物聯網系列云傳感器及平臺
物聯網系列云傳感器是基于云平臺應用技術、智能檢測、監測技術、時鐘和環境參量（溫度、濕度、位置等）三種要素開發的系列傳感器，它不僅具有物聯網無線傳輸?shù)奶攸c(diǎn)，同時具有數據檢測、門限設置、時間（同步、檢測時刻）、采集周期、報警、干擾檢測、軟件更新等獨特的遠程管理功能，使產品從單一的檢測功能、提升為檢測—監測—判斷—報警的功能，非常適合工業領域的檢測、監測、狀態判斷。
一、系統配置介紹
1.1物聯網系列傳感器：用原有12大類傳感器確定檢測量類型、范圍、性能+《雙工》功能選擇；
1.2智能系列傳感器： 用原有12大類傳感器確定檢測量類型、范圍、性能+自診斷和干擾功能選擇；
1.3雙向傳輸模塊： 用于有線/無線之間為雙向傳輸和遠程管理；可指向用戶私有云或圣斯?fàn)栐破脚_(tái)；
1.4雙向DTU網關： 用于傳感器與用戶自有云或監測管理平臺之間的雙向傳輸和遠程管理；
1.5遠程設置管理： 用于用戶私有云、管理檢測平臺；圣斯?fàn)栐破脚_(tái)與傳感器之間遠程設置管理；
1.6物聯網云平臺： 用于圣斯?fàn)栐破脚_(tái)與傳感器之間遠程設置管理，大數據分析。
二.系統各部分性能介紹：
2.1傳感器：
1) 原有12大類傳感器詳見產品資料；
2) 《雙工》功能詳見《遠程設置管理》功能說明；
3) 智能系列傳感器：自診斷和干擾功能選擇見下表。
2.2雙向通訊模塊及網關：

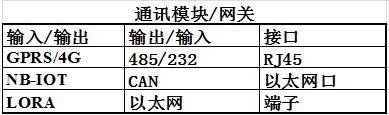

1) 傳輸選擇：
2) 傳輸模塊的輸入/輸出，以及信息傳輸均為雙向，以保證傳感器和平臺之間數據傳輸和遠程設置；
2.3遠程設置管理：用于用戶私有云或管理監測平臺、圣斯?fàn)栐破脚_(tái)與傳感器之間遠程設置和管理；功能見下表：
物聯網系列傳感器《雙工》功能匯總表
類型 | 名 稱 | 內 涵 | 設置 范圍 | 精度 | 實現方式 |
采集設置 | 信號均值 | 可自選某段時間的采集數據求取均值（次數和時間段兩種方式） | 自定義 | 準確 | 平臺處理 |
采集周期 | 以信號周期為準，周期數可以自行選擇 | 自定義 | 準確 | 硬件+平臺設置 | |
用戶根據檢測要求自行隨意設定采集門限 | 自定義 | 準確 | 硬件+平臺設置 | ||
采集點數 | 以信號周期為準,從開始采集到采集結束的總?cè)哟螖?shù) | ＞0 | 準確 | 硬件+平臺設置 | |
采集率 | 單位時間的采集點數 | ＞0 | 準確 | 硬件+平臺設置 | |
采集時刻 | 采集數據的起始時刻記錄 | 0-24H | 1S | 硬件+平臺設置 | |
同步時間 | 單一傳感器時間同步設置 | 0-24H | 1S | 硬件+平臺設置 | |
多個傳感器時間同步設置 | 0-24H | 1S | 硬件+平臺設置 | ||
通訊喚醒 | 每次固定通訊后喚醒 | 0-24H | 1S | 硬件+平臺設置 | |
每天固定時間喚醒通訊 | 0-24H | 1S | 硬件+平臺設置 | ||
根據喚醒門限值喚醒通訊 | 自定義 | 1S | 硬件+平臺設置 | ||
根據上述組合組合邏輯“或”和“與”的關系優先喚醒 | 自定義 | 1S | 硬件+平臺設置 | ||
在通訊保持下可任意時間接入，并查看實時數據 | 自定義 | 1S | 硬件+平臺設置 | ||
門限及報警 | 報警設置 | 過壓、欠壓、過流、缺相等 | 自定義 | 準確 | 硬件+平臺設置 |
報警方式 | APP、微信、網頁、短信等方式報警 | 自定義 | 準確 | 平臺設置 | |
采集門限值 | 在監測范圍內設置，（過壓、欠壓、過流、缺相等） | 自定義 | 準確 | 硬件+平臺設置 | |
報警門限 | 上下線報警門限 | 自定義 | 1% | 硬件+平臺設置 | |
喚醒門限 | 啟動通訊的門限值 | 自定義 | 1% | 硬件+平臺設置 | |
電池報警 | 低電平門限報警值 | 自定義 | 1% | 硬件+平臺設置 | |
智能 | 自監測 | 干擾峰值、時刻、時長、能量等上限值設定和報警功能提示和可查溯 | 自定義 | 1% | 硬件+平臺設置 |
自診斷 | 輸入、輸出、電源、通訊狀態自診斷功能和故障報警功能提示和查溯 | 自定義 | 準確 | 硬件+平臺設置 | |
診斷后采取動作。如：復位，斷電等 | 自定義 | 準確 | 硬件+平臺設置 | ||
傳輸 | 速率 | 數據傳輸速率 | 自定義 | 硬件+平臺設置 | |
容量 | 每次傳輸數據量設置 | 自定義 | 硬件+平臺設置 | ||
多種通訊協議支持 | 支持modbus和透?jìng)鳎脩艨啥ㄖ?/span> | 自定義 | 硬件+平臺設置 | ||
無線自組網 | 100米范圍內短距離無線通信，有線和無線兼具 | 自定義 | 硬件+平臺設置 | ||
指向 | 修改硬件數據傳輸指向平臺 | 自定義 | 硬件 | ||
位置 | 設備編碼 | 設備唯一標識碼，例如：IMEI.MAC | 硬件+平臺處理 | ||
地圖定位 | 選擇/自錄入地址 | 自定義 | 平臺處理 | ||
保護 | 故障數據 | 故障前數據的保存、讀取、上傳 | 具備 | 硬件+平臺處理 | |
掉線重連 | 節點斷電或者設備掉線后，能夠自動修復網絡連通 | 具備 | 硬件 | ||
檢測 | 讀取類型 | 選擇被檢測電量類型 | 自定義 | 硬件+平臺設置 | |
范圍 | 選擇被檢測電量范圍 | 自定義 | 硬件+平臺設置 | ||
數據 | 最大存儲報警 | 達到最大存儲量報警 | 自定義 | 硬件+平臺設置 | |
數據導出 | 數據導出格式可選（PDF/EXL) | 自定義 | 平臺處理 | ||
軟件更新 | 可通過圣斯?fàn)栁锫?lián)網或用戶平臺遠程更新監測單元軟件 | 自選 | 硬件+平臺設置 | ||
2.4組網功能：
為了方便用戶系統安裝，系統開發了有線/無線、混合等多種方式組網：
1)無線組網：
1、20米范圍內，可以采用我們的射頻模塊組網，最大組網單元20個；
2、500米范圍內，可以采用我們的LORA 模塊組網，最大組網單元200個；
3、5000米范圍內，可以采用我們的LORAWAN網關組網，最大組網單元500個；
2)有線組網：485/232、CAN等。
3)混合組網：可以采用上述有線/無線，以及不同的傳輸模塊有效組織局域網。

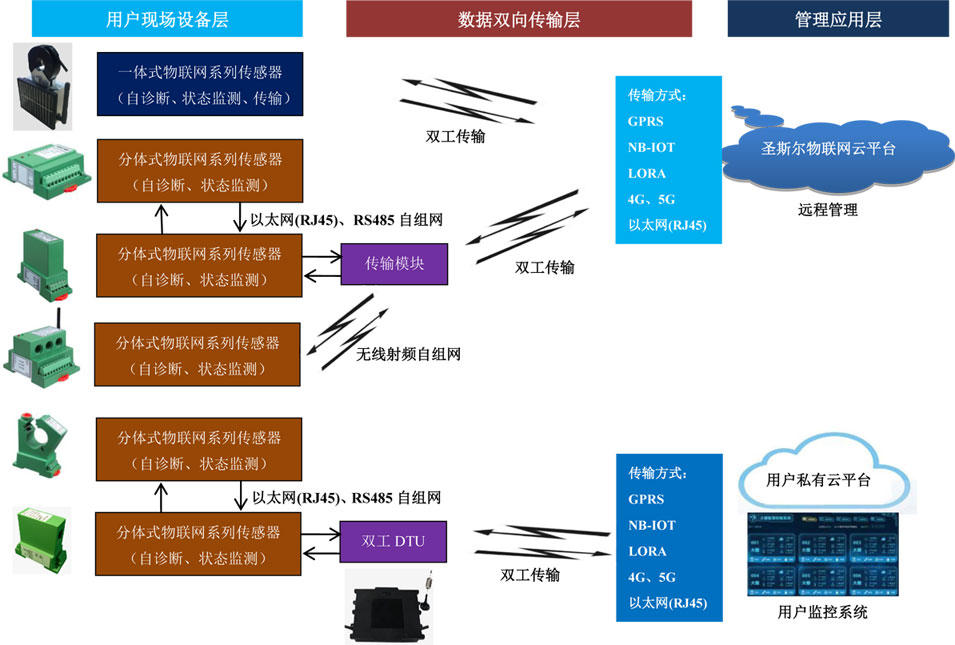

一、系統組成概述

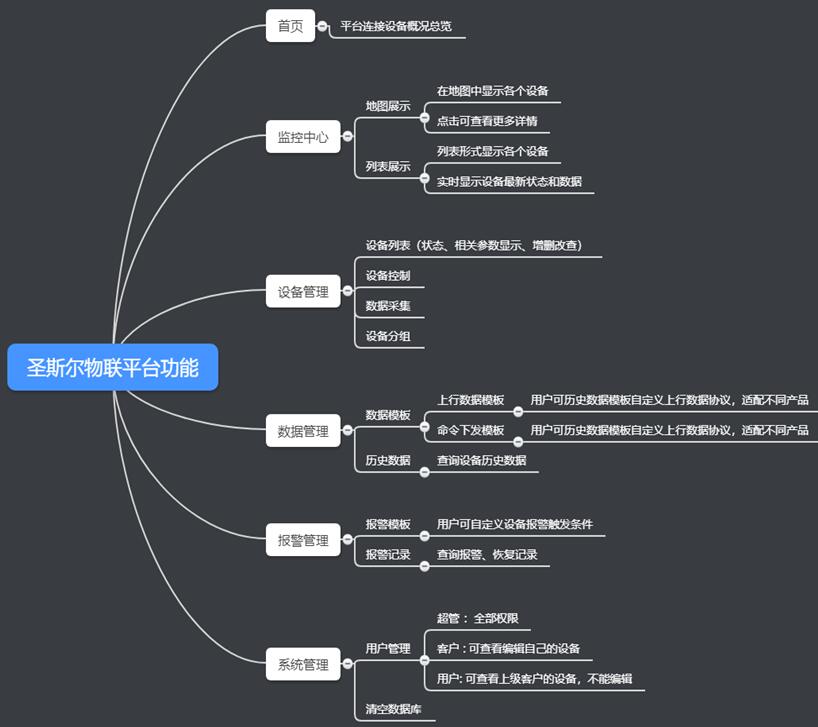

二、物聯網云平臺功能
1.1信號采集：支持電流、電壓、功率、頻率、有功功率、無功功率、溫度、電容、雷擊參數等；
1.2狀態檢測：可靈活判斷被監測點的正常、異常、損壞等狀態；
1.3組網方式：可靈活便捷的運用無線和有線的方式組合系統監測單元；
1.4遠程雙工：傳感器與云平臺及用戶系統之間具有雙向通訊和設置管理功能，詳見《雙工》功能表；
1.5自 診 斷：運用智能系列傳感器可實現自身監測單元中電源、輸入、輸出、以及關鍵點的干擾監測；
1.6傳輸方式：具有GPRS、NB-IOT、LORA、4G、5G等無線傳輸，同時具有多種有線和無線轉換方式；
1.7報警服務：針對設備的異常、損壞通過APP、微信、網頁、短信等方式報警。
1.8數據服務：運用云平臺大數據可營造以下服務：
1)設備狀態服務：正常、劣化、干擾、故障、報警等方面的服務；
2)設備質量服務：運用干擾、故障、報警數據，為用戶提供自身產品質量、性能分析數據 ；
3)設備維護服務：時間、地點、自診斷數據為用戶提供準確及時的維修信息；
4)數據分析服務：數字、趨勢圖、極限值條件查詢等功能模型分析服務；
5)模型數據服務：運用遠程《雙工》中的：時段、均值、典型值、故障值建立各種設備狀態模型數據，分析、判斷提供依據；
6)故障診斷服務：運用遠程《雙工》中的同步時鐘、故障數據、智能產品、模型數據等，提供故障時刻多點數據，多產品數據，以準確還原故障狀態，而達到診斷目的；
7)大數據服務： 上述大數據的分析（數據、建模、判斷）。
